不锈钢钢制大小头、异径管有几种类型?有什么工艺区别?
定义
大小头:又称异径管、异径直通、变径短管、通称钢制对焊大小头、它是钢制对焊管件的一种,用于两种不同管径管道之间的连接,起到大小口径管道焊接之间过渡的作用。其中又分为同心大小头和偏心大小头两大类。
大口径对焊大小头
大小头(异径管)形状的分类
(1)同心大小头,圆心在一条直线上的大小头叫做同心大小头。
(2)偏心大小头,指圆心不在同一条直线上的大小头。其作用是贴墙或者贴地走管 线而不占用空间,而且是连接两个不同口径的管道,改变流量的大小。
(3)卡箍式大小头,多用于快速卡箍连接大小头,适用于消防水利中低压管道。
(4)螺纹(丝扣)大小头,分为内丝大小头和外丝大小头或者内外丝三种。
(5)承插式大小头:一般为锻制、锻造高压厚壁大小头。

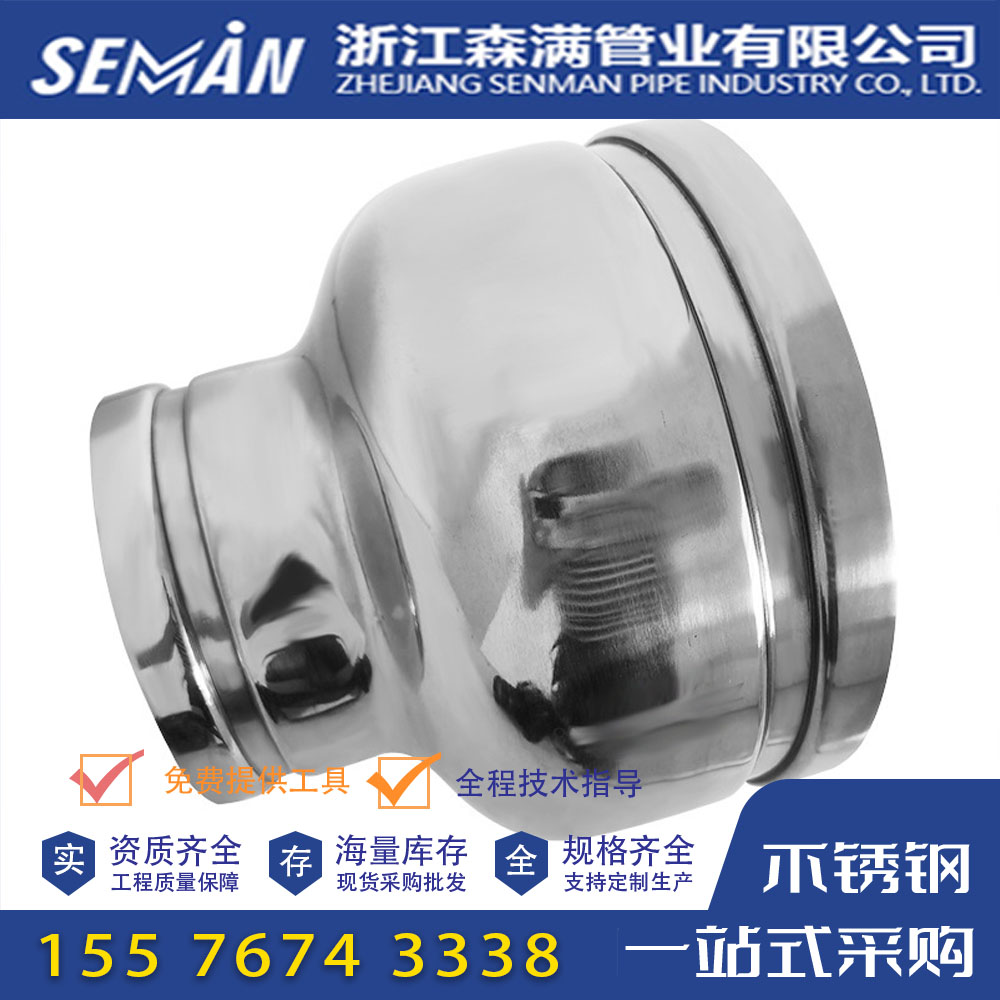

(6)沟槽式大小头:多用于消防管道沟槽式连接异径管。
国标异径管尺寸
大小头(异径管)工艺上分类
通常采用的成型工艺为缩径压制、扩径压制或缩径加扩径压制,对某些规格的异径管也可采用冲压成型,钢板卷制成型,高压锻制成型。
缩径/扩径成形
大小头的缩径成型工艺是将与大小头大端直径相等的管坯放入成形模中,通过沿管坯轴向方向的压制,使金属沿模腔运动并收缩成形。根据异径管变径的大小,分为一次压制成型或多次压制成形。
